هذا المنتج تم توقف تصنيعه وإزالته من رفوفنا
خط البثق الدوراني المستمر للسلك النحاسي المسطح يستخدم آلة البثق المستمر من سلسلة TJ300 كوحدة رئيسية. عن طريق تغيير قالب القذف فإنه يمكن إستخدامه لإنتاج أنواع مختلفة من المنتجات النهائية، مثل أسلاك نحاس مسطحة نقية، سلك نحاسي مغطى بالفضة، وكذلك أسلاك مقطعية وعلى على شكل دائرة. المادة الخام للسلك المقذوف مستخدمة بشكل كبير في تشكيل موصلات النقل المطلية، السلك المغطي بالورق، السلك المغطى بالحرير، الكابل الكهربائي، إلخ.
| وحدة الوظائف الرئيسية: آلة البثق المستمر | |
| الموديل | TJ300 |
| القطر الإسمي لعجلة البثق | 300 mm |
| سرعة الدوران المقدرة | 11 RPM |
| طاقة المحرك الرئيسي | 90kW/1000 RPM |
| المادة الخام ( حبل نحاس) | |
| القطر | Φ12.5 mm |
| تفاوت القطر الميكانيكي | ±0.2mm |
| قوة الإنتاجية | 160MPa ( حبل نحاسي خالي من الأكسجين، مصنوع بواسطة عمليات صب علوية) |

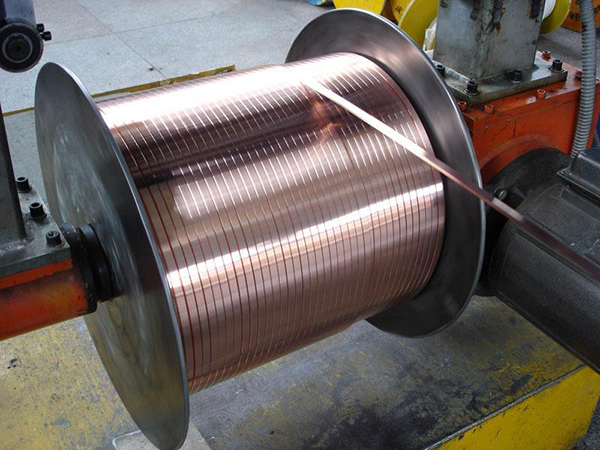

| المنتج النهائي: أسلاك نحاسية مسطحة | |
| مجال المنطقة المقطعية | 10-250mm² |
| العرض الأقصى | 45mm |
| المعيار | مطابق لمعيار GB5585.1-85 |
| خط الإنتاج الكلي | |
| الإنتاج المتوسط | 200-450kg/h |
| القدرة المركبة | 380V, 3 phase, 115KVA |
| كمية الشرارة | 1-3% |
| الورشة | |
| الأبعاد الصغرى | الطول: 30m، العرض: 7 m، الإرتفاع: 4 m |
| ماء التبريد | 40 m³/h (برج تبريد) |
| الهواء المضغوط | 0.7 MPa, 1 m³/min |
| المشغل | 2 |

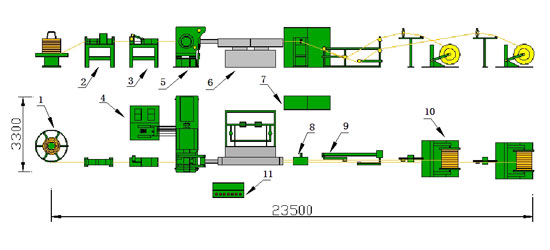

| آلة فك ملف حبل النحاسي | مجموعة واحدة |
| آلة تسوية سلك النحاسي | مجموعة واحدة |
| آلة قطع حبل النحاس | مجموعة واحدة |
| آلة البثق المستمر دوراني للنحاس | مجموعة واحدة |
| نظام تبريد ومنع الأكسدة ( مع وظيفة تجفيف بالنفخ) | مجموعة واحدة |
| عداد قياس ( مع ذراع مائلة) | مجموعة واحدة |
| آلة رفع (800mm) | مجموعتين |
| نظام تحكم كهربائي ( مع شاشة لمس) | مجموعة واحدة |
| نظام هيدروليك وتشحيم | مجموعة واحدة |
| عجلة بثق | 3 قطع |
| Die فجوة قالب | 3 قطع |
| قالب بثق | 10 قطع |
| قاعدة قالب | 10 قطع |
| قفل زيت | مجموعة واحدة |
| كاشط | 3 قطع |
لملائمة متطلبات العملاء الخاصة، فإن هذه الفئة من خط القذاف الدوار المستمر للأسلاك النحاسية المسطحة مصمم بشكل خاص بوحدات تقسية وتخليص أون لاين، وذلك لإنتاج أسلاك نحاس صلبة.
مع قالب بثق خاص، آلة البثق الدوارة المستمرة TJ300 قادرة على بثق سلكين بشكل متزامن مع فقط حبل نحاسي تزويدي واحد. هذا يقلل بشكل كبيرة من الضغط داخل فجوة القالب، والذي يضمن عمر خدمة طويل لقالب القذف. وايضاً، يحسن التصميم من كفاءة الإنتاج.
المشغل بواسطة عاملين إثنين فقط فإن خط البثق المستمر الدوار يقلل بشكل كبير من كثافة وكلفة اليد العاملة، وبالتالي تقليل كلفة الإنتاج وفقاً لذلك.
