آلة البثق المستمر لغلاف الكابل LJB350B

آلة البثق المستمر لغلاف الكابل LJB350B
آلة البثق المستمر لغلاف الكابل LJB350B

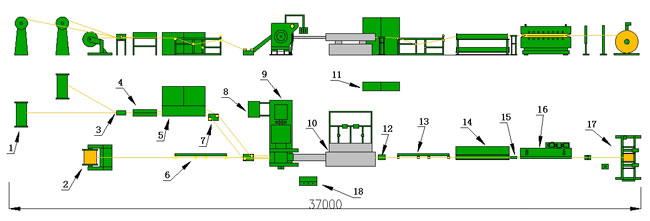

1. آلة فك قضيب الألمنيوم
2. وحدة تسوية
3. نظام تنظيف قضيب الألمنيوم
4. عجلة توجيه
5. آلة فك
6. بكرة توجيه
7. آلة بثق مستمر
8. عجلة سحب
9. نظام تبريد وتجفيف
10. بكرة قيادة
11. آلة رفع
12. نظام هيدروليك وتشحيم
13. كابينة تحكم كهربائية
14. لوحة مراقبة

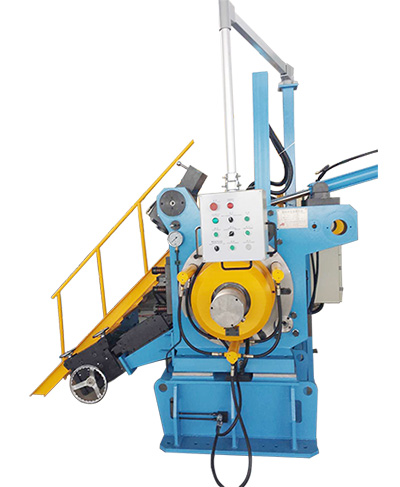

الوحدة الرئيسية لخط الإنتاج هي آلة بثق دوراني مستمر. إنها تعمل بإستمرار على تغطية السلك الفولاذي بالألمنيوم وذلك لإنتاج أسلاك فلولاذي مغلفة بالألمنيوم والتي تستخدم على نطاق واسع في نقل الطاقة الكهربائية، أنظمة كهربة السكة الحديدية وحقول الإتصالات. من خلال البثق المتزامن للفولاذ والألمنيوم فإن خط بثق السلك الفولاذي بغلاف ألمنيوم قادر على إنتاج أسلاك فولاذية بمواصفات مرغوبة.

خط البثق المستمر هو خط شائع في مجال إنتاج كابل الطاقة، نظراً لسرعة المعالجة العالية وأيضاً الشعبية المتزايدة للأسلاك الفولاذية المغطاة بالألمنيوم في مجال توصيلات الطاقة الكهربائية.

كمورد موثوق لحلول البثق الدوار المستمر للمعادن اللافلزية فلقد صممنا خط بثق سلم الفولاذ بغلاف ألمنيوم هذا لضمام كفاءة عالية في إنتاج كابل موصل. خط الإنتاج هذا يقوم بكل الخطوات مثل فك لفة المواد، التزويد، التريد واللف.

  • آلة البثق المستمر لغلاف الكابل LJB350B
  • آلة البثق المستمر لغلاف الكابل LJB350B
المعلمات الفنية
نوع الآلة نوع تغليف تماسي
قطر عجلة البثق Φ350mm
سرعة الدوران القصوى 16.7 RPM
طاقة المحرك الرئيسي 200kW/1500 RPM
قطر المادة الأولية 2×Φ9.5mm
تفاوت القطر للمادة الأولية ±0.2mm
قوة الإستطالة القصوى ≤95MPa
المادة: صب مستمر نظيف وقضيب ألمنيوم مدلفن
آلة التغليف -9 -12 -13 -15
القطر الخارجي للطبقة العازلة 9.00mm 11.43mm 13.03mm 14.35mm
القطر الخارجي للموصل 10.30mm 12.70mm 14.30mm 15.88mm
لزوجة الخط الأقصى 80m/min
كمية الشرارة 5%
توريد الطاقة 3Phase, 50Hz, 380V, 350KVA
الهواء المضغوط ( لا زيت أو ماء) 0.7MPa, 5m3/min
ماء تبريد بدوران خارجي 0.4MPa, 50tons/h
أبعاد ورشة العمل 55m ×12m×6m
المميزات

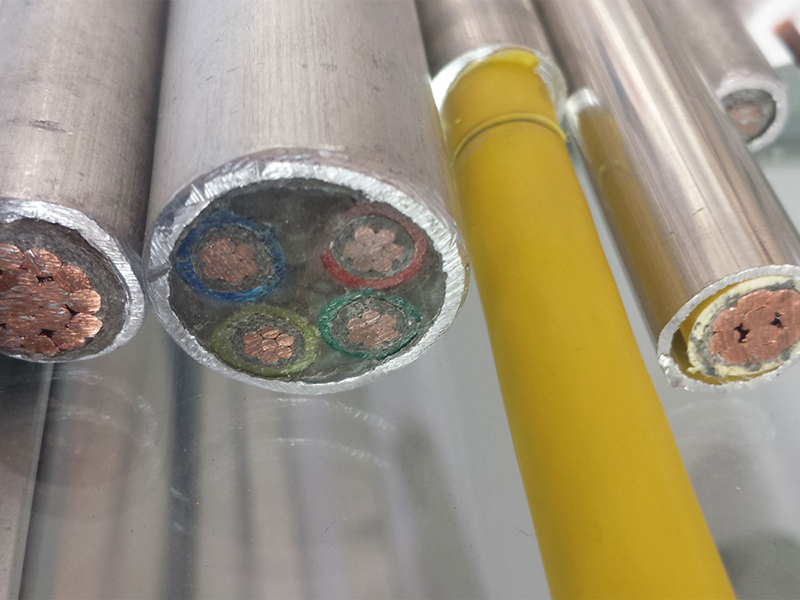

  • خط بثق الكابل بتغطية ألمنيوم يشير إلى إلى نوع خاص من آلة التغطية للبثق المستمر لمادة ألمنيوم أولية إلى غلاف ألمنيوم. من ثم غلاف الألمنيوم يتم تغطيته على الطبقة الخارجية للكابل الذي يتم معالجته في النهاية إلى المنتج النهائية.
  • بطريقة التغليف غير المحلومة، فإن آلة البثق خالية من مشاكلة جودة اللحام. وفي نفس الوقت الغلاف يمتلك قدرة قفل ممتازة.
  • آلة البثق المستمر لا يوجد بها عملية تسخين، وبالتالي توفير مساحة وآلات وطاقة.

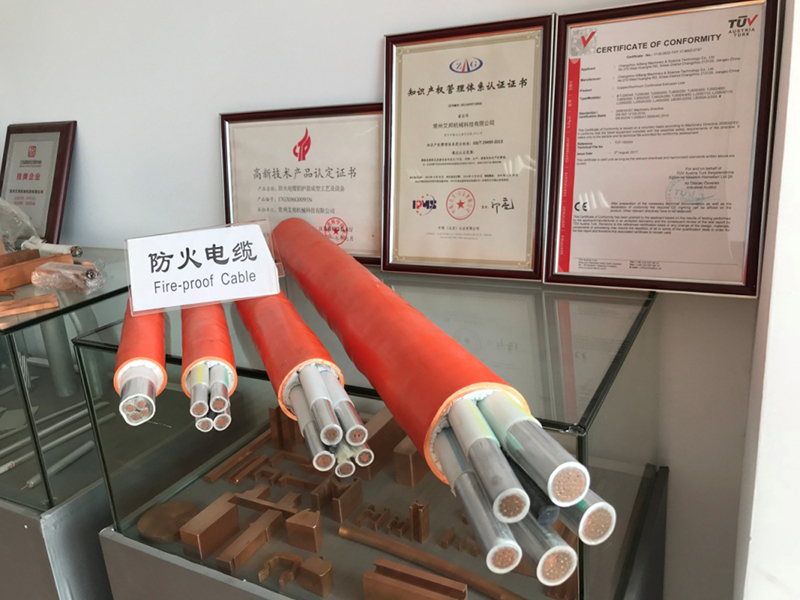

  • خط بثق الكابل المغلف بالألمنيوم يمكن إستخدامه في تصنيع الكابل، كابل CATV بغمد ليفي، كابل مغلف مقاوم للنار لأغراض نقل إشارات التلفزيون وإشارات التوصيل في السكك الحديدية.
