سلسلتنا من خطوط البثق الدوراني المستمر للألمنيوم تشير إلى خطوط إنتاج لتشكيلة من منتجات النحاس والألمنيوم مثل السلك، قضيب التوصيل، الشريط، العمود، القضيب وغير ذلك الكثير.

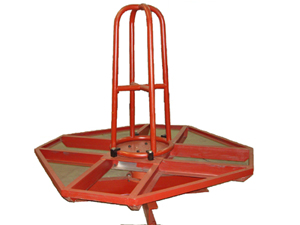

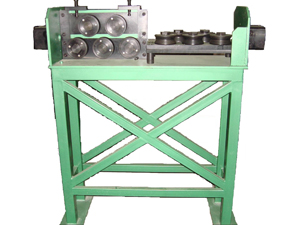

مع آلة البثق المستمر كوحدة رئيسية فإن خطوطنا الباثقة الدورانية المستمرة متوفرة أيضاً بآلة مساعدة مثل وحدة التسوية، آلة القطع، نظام منع الأكسدة وتبريد، عداد قياس، آلة رفع، آلة فك الملف، وغيرها الكثير. يتم التحكم بها بواسطة PLC وهي مجهزة بشاشة لمس للتحكم أيضا بالآلة الرئيسية. مع تقديم وظيفة إنذار من الخطأ فإن سلسلة آلة اليثق الدوراني المستمر تدعم أيضاً عرض تلقائي لكل المعلمات الفنية. هذه تضمن عملية سهلة، ثبات عالي وكفاءة عالية.

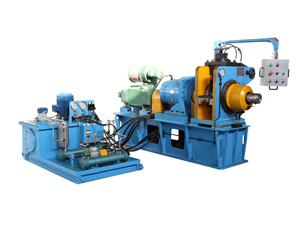

آلة البثق الدوراني المستمر أو آلة البثق المستمر يتكون بشكل أساسي من نظام قيادة رئيسي ونظام مساعد ونظام تحكم.
(1) نظام القيادة الرئيسي يتخذ محرك DC لقيادة محور الدوران بمساعدة مخفض تروس كوكبي وبالتالي توليد قوية قيادة لتحقيق بثق مستمر.
(2) النظام المساعد يشرك وحدات هيدروليكية، تشحيم وتبريد. إنه مسئول عن عمليات إضافية متعددة وكذلك ضمان عمل نظام القيادة الرئيسية.
(3) نظام التحكم يستفيد من تكنولجيا المسيطرة بالسرعة DC لضمان سرعة بثق دوراني تصل إلى 11.5RPM.

معلمات العملية، حالات العمل، والمواصفات الفنية يمكنها عرضها كلها وضبطها من خلال لوحة مراقبة العملية وصندوق التحكم لذراع المهزاز.

قالب البثق مركب داخل تجويف القالب، والتجويف ضمن حذاء القالب. حذاء القالب يمكن فتحه وغلقه لتبديل مريح لقطع الغيار والأدوات المقادة بواسطة الإسطوانة الهيدروليكية.

سلسلتنا من خط البثق المستمر للنحاس والألمنيوم تستخدم طريقة الدوران الذاتي وتبريد الماء القوي. مضخة متعددة المراحل مستخدمة لتوريد الماء. المجهز بمبادل حراري فإن خط البثق الدوراني يدعم التحكم بدرجة حرارة ماء التبريد ذاتي الدوران من خلال ماء التبريد الخارجي.

نظام التبريد يتضمن جزئين: واحد لتبريد أدوات البثق، والأخر للمنتجات المبثوقة.
(1) بالنسبة لجزء تبريد الأدوات فإن ألة البثق الدوراني المستمر تأتي بعمر إفتراضي طويل.

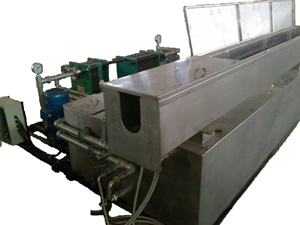

(2) المحمي بواسطة أنبوب حماية من الأكسدة فإن مقذوفات النحاس والألمنيوم بدرجة حرارة عالية تقل إلى خزان تبريد من أجل تبريد سريع إلى درجة حرارة عادية. من ثم يتم تجفيف المقذوف.

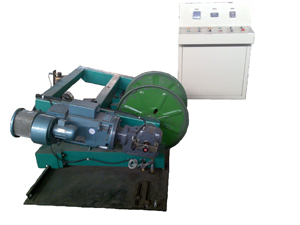

آلة الرفع التي بنمط السكة الأرضية تعمل على إعادة لف أسلاك الألمنيوم والنحاس، قضبان التوصيل، ومنتجات مقذوفة أخرى تحت ظروف شد ثابتة. خلال عملية إعادة اللف تقوم بكرة الرفع بالتحرك يميناً ويساراً بسرعة مستقرة والتي يتم تقريرها بواسطة عرض المنتج، والحركة يتم التحكم بها من خلال محرك DC ومحول التردد AC.
المحرك الرئيسي لوحدة الرفع متوفرة بمولد للتحكم بالميلان. بكرة الأخذ تأتي بقطر خياري من 630mm إلى 800mm.

نظام هيدروليك

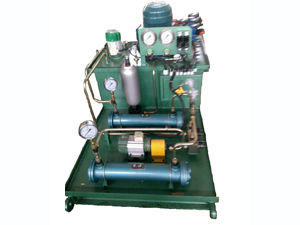

النظام الهيدروليكي لخط البثق الدوراني المستمر يستخدم مكونات هيدروليكية من سلسلة HUADE بموثوقية عالية. إنه مكون بشكل أساسي من مجموعة ممحرك المضخة، وحدة تحكم بالضغط، وحدة تحكم بحذاء القالب، وحدة تموقع الحذاء القالبي، المبادل الحراري، مصفاة الزيت وغير ذلك.
(1) مجموعة محرك المضخة تعمل على توريد الزيت الهيدروليكي
(2) وحدة التحكم بالضغط مستخدمة للضبط وللتحكم بضغط العمل.
(3) وظائف وحدة التحكم لحذاء القالب تعمل على تحريك حذاء القالب إلى الخارج أو وضعه في رأس البثق، وبالتالي القيام بتبديل قوالب البثق بسهولة.
(4) وحدة تموضع حذاء القالب مستخدمة في قفل موقع الحذاء.
(5) درجة حرارة الزيت يتم التحكم بها بواسطة المبادل الحراري.

نظام التشحيم لخط البثق الدوار المستمر يتضمن جزئين. واحد يدعى نظام تشحيم عمود الدورات المستخدم في تشحيم بيرنج عمود الدوران، والأخر تشحيم مخفض التروس. كلاً الجزئين يستخدمان طريقة تشحيم بتدوير ذاتي قوي.
زيت التشحيم يتم توريده بواسطة مضخة التروس، ودرجة حرارة الزيت يمكن التحكم بها بواسطة ماء تبريد بدوران خارجي نظراً لتوظيف المبادل الحراري.

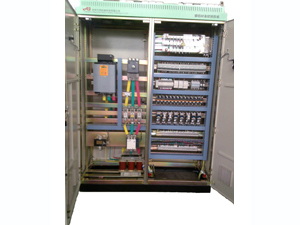

نظام التحكم الكهربائي هو جزء مهم لخط البثق الدوراني المستمر. إنهتا يشكل لوحة مراقبة العملية، مرحل، كابينة تحكم وكابينة تنظيم السرعة. المكونات الكهربائية ذات الفولتية المنخفضة كلها من الماركة المشهورة Schneider. يختار ضابط السرعة البريطاني Eurotherm، و نظام التحكم الياباني Mitsubishi.

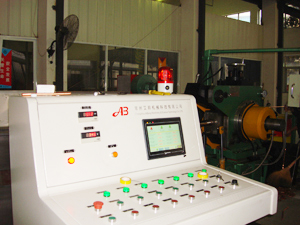

كل خطوات الإنتاج يتم التحكم بها بواسطة لوحة مراقبة العملية والتي تأتي بزرار العملية، شاشة لمس من صنع تايواني، وكذلك عداد قياسي بعرض رقمي لعرض معلمات العمليات المهمة. شاشة اللمس تدعم الوظائف مثل تشغيل الآلة، أعداد الملعمات، عرص حالة العملية، إنذار الأخطاء وعرض المنحنى الفني.
